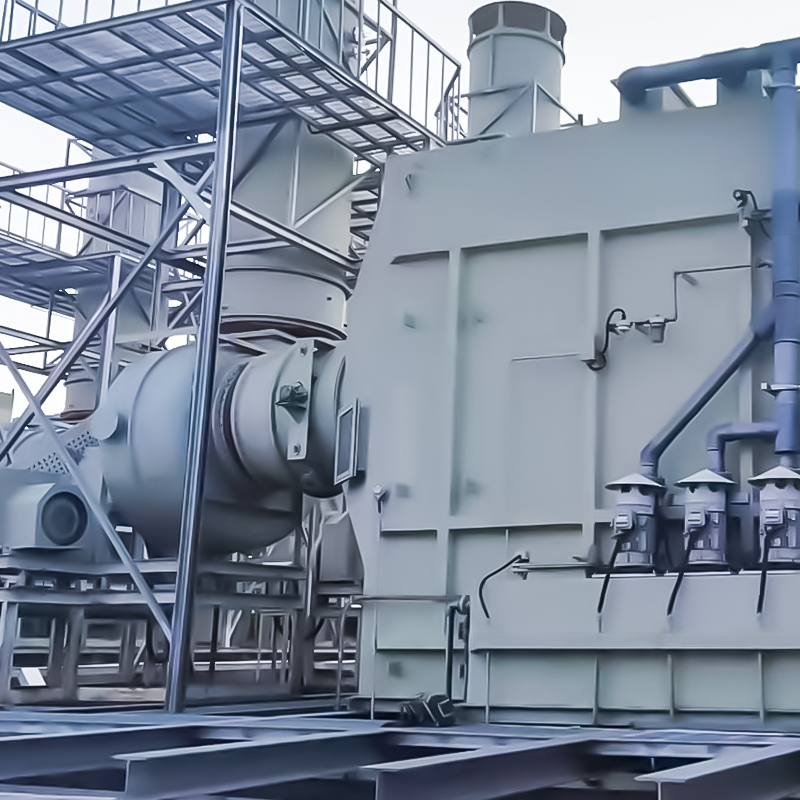

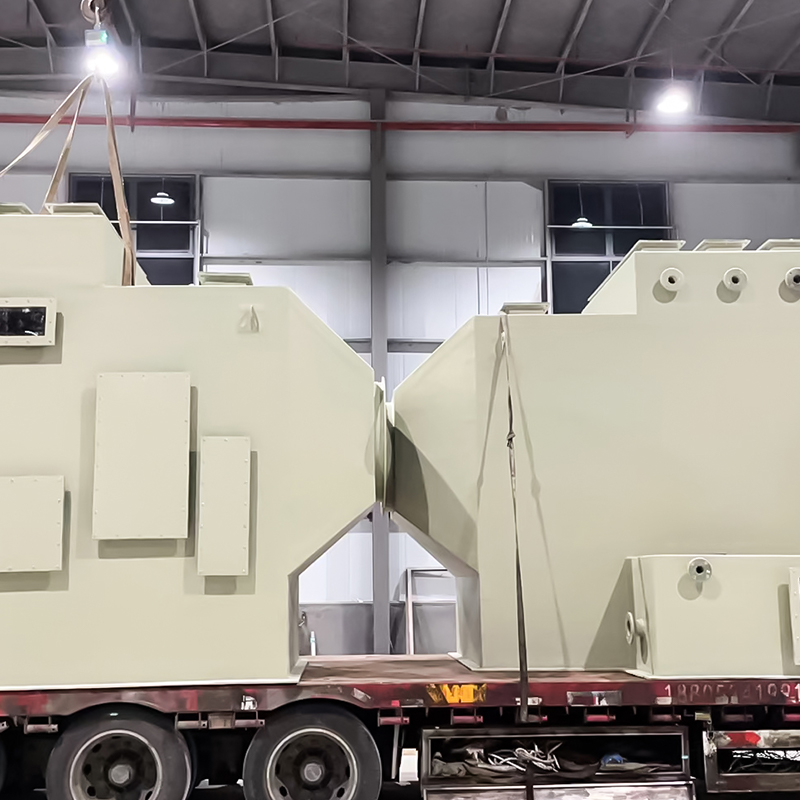

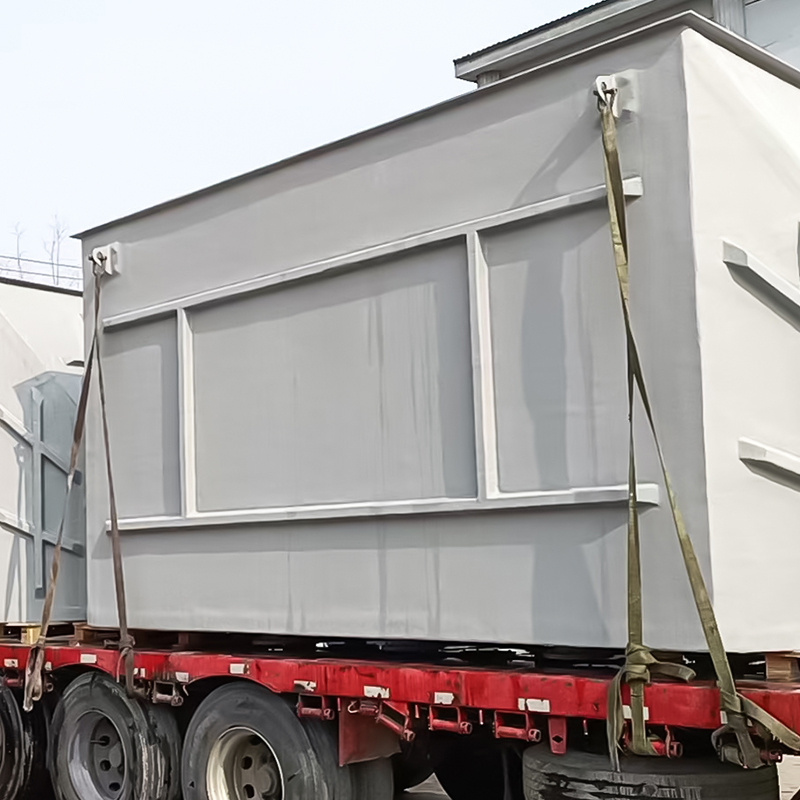

Principiul de funcționare al turnului de curățare orizontal din fibră de sticlă
Scruberul orizontal din fibra de sticla este un echipament de purificare a gazelor reziduale dispuse orizontal, realizat din fibra de sticla (acid-alcalina, rezistenta la coroziune). Miezul este de a realiza purificarea gazelor reziduale prin transfer de masă de contact gaz-lichid.
Procesul specific este următorul:
1. Intrarea gazului rezidual: Gazul rezidual care urmează a fi tratat intră orizontal de la un capăt al corpului turnului și curge stabil de-a lungul canalului din turn pentru a evita problemele de rezistență cauzate de fluxul de aer în creștere al turnului vertical.
2. Pulverizare lichid de spălare: mai multe grupuri de dispozitive de pulverizare (inclusiv pompe, țevi și duze) sunt instalate în turn. Lichidul de spălare (apă curată sau soluție chimică) este presurizat și atomizat în picături fine și pulverizat uniform pe calea fluxului de aer pentru a forma o zonă de ceață lichidă care acoperă secțiunea transversală.
3. Reacționează complet de gaz și lichid: gazul rezidual care curge orizontal este în contact complet cu picăturile atomizate, iar poluanții (cum ar fi praful, gazul acid, materia organică solubilă etc.) din gazul rezidual sunt capturați de picături:
- Praful se depune dupa ce a fost aderat de picaturi de lichid;
- Reacție de neutralizare între gazele acide (cum ar fi SO₂, HCl) și lichidul de spălare alcalin;
- Materia organică solubilă în apă este absorbită de lichidul de spălare.
4. Evacuarea gazului de purificare: Gazul procesat este evacuat din orificiul de aer prin dispozitivul de dezaburire (cum ar fi plăci deflectoare, plasă de sârmă) la celălalt capăt al corpului turnului.
5. Tratarea lichidelor reziduale: Lichidul de spălare care conține poluanți este colectat în partea de jos a turnului, evacuat prin orificiul de scurgere și intră în sistemul de tratare a apelor uzate ulterior.
Introducere în eficiența de purificare a turnului de spălat orizontal din fibră de sticlă
Eficiența ei de purificare este afectată de compoziția gazelor reziduale, parametrii echipamentului etc. și este, în general, potrivită pentru tratarea gazelor reziduale cu concentrație medie și scăzută. Performanța specifică este următoarea:
1. Eficienta de purificare a diferitilor poluanti
- Praf: Pentru praful cu o dimensiune a particulei mai mare de 10μm, eficiența de purificare poate ajunge la 85%-95%; eficiența prafului fin de 5-10μm este de aproximativ 70%-85% (efectul de atomizare a duzei trebuie optimizat).
- Gaz acid/alcalin: Când gazul acid (cum ar fi SO₂, HCl) este tratat cu lichid de spălare alcalin, eficiența acestuia este de obicei peste 90%; gazul alcalin (cum ar fi NH₃) este tratat cu lichid de spălare acid, iar eficiența acestuia este similară.
- Gazul rezidual organic solubil în apă, cum ar fi metanol, acetonă, etc., are o eficiență de aproximativ 75%-90%; materia organică solubilă în apă are o eficiență scăzută (de obicei mai mică de 60%) și trebuie echipată cu solvenți speciali.
2. Factori cheie care afectează eficiența
- Zona de contact gaz-lichid: cu cât efectul de atomizare a duzei este mai bun (cu cât picătura este mai subțire), cu atât densitatea pulverizării este mai mare, cu atât este mai suficient contactul și eficiența este mai mare.
- Timp de ședere: Structura orizontală extinde calea de curgere a gazelor de eșapament în turn, iar timpul de ședere este de obicei mai lung decât cel al turnului vertical (1,5-3 secunde), cu o reacție mai suficientă și o eficiență mai stabilă.
- Parametrii lichidului de spălare: cum ar fi valoarea pH-ului (neutralizarea acidă și alcalină trebuie menținută la un interval adecvat), volumul de circulație (insuficient va duce la o scădere a eficienței).
- Viteza fluxului de aer: o viteză prea mare a curgerii va scurta timpul de contact gaz-lichid și va reduce eficiența; o viteză prea mică de curgere poate crește volumul echipamentului și trebuie proiectată o viteză rezonabilă de curgere (de obicei 1-3m/s).
3. Scenarii aplicabile
Eficiența generală de purificare poate îndeplini cerințele de emisie ale majorității gazelor reziduale industriale (cum ar fi gazele reziduale chimice, galvanoplastice și decapare) și este potrivită în special pentru tratarea gazelor reziduale care conțin poluanți corozivi, cu concentrație medie și scăzută. Dacă tratați gaze reziduale cu concentrație mare sau cu componente complexe, se recomandă utilizarea în combinație cu alte procese (cum ar fi adsorbția cărbunelui activ) pentru a îmbunătăți efectul de purificare.
| Turnul de pulverizare orizontal poate gestiona un volum de aer de la 5000 - 30000 m³ și poate fi personalizat în funcție de nevoile reale. | |||||
| Număr de serie | Nume | Specificații (Lungime * Lățime * Înălțime, unitate: mm) | unitate | Cantitatea | Remarci |
| 1 | Turn de pulverizare orizontal (volum de aer de manipulare: 5000 m³/h) | 2500 (inclusiv dimensiunea cu diametru variabil) * 1200 (excluzând dimensiunea rezervorului de apă) * 1800 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1. Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii. 2. Viteza turnului gol: 1,5 metri pe secundă; 3. Sistem de pulverizare cu un singur strat cu duze spiralate de 4 × 4 inci; 4. Un singur strat de Ø50mm Pall inele de ambalare ≥600mm; 5. Un singur strat de plasă de sârmă PP eliminator de ceață ≥200mm; 6. Două porturi de inspecție din sticlă securizată transparentă de Ø500mm; 7. Diametru intrare/ieșire: 400mm; 8. Un rezervor de dozare chimic integrat pe lateral; 9. Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 1,5kw | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acizi și alcalii, debit: 169 m³/h, ridicare: 15 m, motor în două trepte - eficient energetic |
| 2 | Turn de pulverizare orizontal (volum de aer de manipulare: 10000 m³/h) | 3000 (inclusiv dimensiunea cu diametru variabil) * 1500 (excluzând dimensiunea rezervorului de apă) * 1800 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1) Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii; 2) Viteza turnului gol: 1,5 metri pe secundă; 3) Un strat de pulverizare cu șase duze spiralate de 4 inci; 4) Un strat de inele Pall de Ø50mm de ambalare ≥600mm; 5) Un strat de plasă de sârmă PP eliminator de ceață ≥200mm; 6) Două porturi de inspecție din sticlă securizată transparentă de Ø500 mm; 7) Diametrul de intrare/ieșire: ￠600mm; 8) Un rezervor de dozare chimic integrat pe lateral. 9) Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 2,2kw | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acizi și alcalii, debit: 24 m³/h, ridicare: 20 m, motor în două trepte - eficient energetic |
| 3 | Turn de pulverizare orizontal (volum de aer de manipulare: 15000 m³/h) | 3600 (inclusiv dimensiunea cu diametru variabil) * 1500 (excluzând dimensiunea rezervorului de apă) * 1800 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1. Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii. 2. Viteza turnului gol: 1,5 metri pe secundă; 3. Sistem de pulverizare cu un singur strat cu duze spiralate de 8 1/4 inch; 4. Un singur strat de Ø50mm Pall inele de ambalare ≥600mm; 5. Un singur strat de plasă de sârmă PP eliminator de ceață ≥200mm; 6. Două porturi de inspecție din sticlă securizată transparentă de Ø500mm; 7. Diametru intrare/ieșire: 700mm; 8. Un rezervor de dozare chimic integrat pe lateral; 9. Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 3,75 kW | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acizi și alcalii, debit: 28 m³/h, ridicare: 28 m, motor în două trepte - eficient energetic |
| 4 | Turn de pulverizare orizontal (volum de aer de manipulare: 20000 m³/h) | 4200 (inclusiv dimensiunea cu diametru variabil) * 1500 (excluzând dimensiunea rezervorului de apă) * 1800 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1) Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii. 2) Viteza turnului gol: 1,5 metri pe secundă; 3) Un strat de pulverizare cu duze spiralate de 8 1/4-inch; 4) Un strat de inele Pall de Ø50mm de ambalare ≥600mm; 5) Un strat de plasă de sârmă PP eliminator de ceață ≥200mm; 6) Două porturi de inspecție din sticlă securizată transparentă de Ø500 mm; 7) Diametru intrare/ieșire: 800mm; 8) Un rezervor de dozare chimic integrat pe lateral. 9) Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| Pompa de circulatie | 3,75 kW | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală din PP rezistentă la coroziune cu funcționare uscată Debit: 28 m³/h Cap: 28 m Motor de eficiență energetică de nivel 2 Marca: Riyiguobao | |
| 5 | Turn de pulverizare orizontal (volum de aer de manipulare: 25000 m³/h) | 4100 (inclusiv dimensiunea cu diametru variabil) * 2000 (excluzând dimensiunea rezervorului de apă) * 1900 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1. Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii. 2. Viteza turnului gol: 1,5 metri pe secundă; 3. Sistem de pulverizare cu un singur strat cu 10 duze spiralate de 4 inci; 4. Un singur strat de Ø50mm Pall inele de ambalare ≥600mm; 5. Un singur strat de plasă de sârmă PP eliminator de ceață ≥200mm; 6. Două porturi de inspecție din sticlă securizată transparentă de Ø500mm; 7. Diametru intrare/ieșire: ￠900mm; 8. Un rezervor de dozare chimic integrat pe lateral; 9. Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 5,5kw | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acid - și la alcali, debit: 38 m³/h, ridicare: 32 m, motor în două trepte - eficient energetic, marca: Rizhao Guobao; |
| 6 | Turn de pulverizare orizontal (volum de aer de manipulare: 30000 m³/h) | 4500 (inclusiv dimensiunea cu diametru variabil) * 2000 (excluzând dimensiunea rezervorului de apă) * 1900 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 10. Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii. 11. Viteza turnului gol: 1,5 metri pe secundă; 12. Sistem de pulverizare cu un singur strat cu 13 duze spiralate de 4 inch; 13. Un singur strat de Ø50mm inele Pall de ambalare ≥600mm; 14. Un singur strat de plasă de sârmă PP eliminator de ceață ≥200mm; 15. Două porturi de inspecție din sticlă securizată transparentă de Ø500mm; 16. Diametru intrare/ieșire: ￠1000mm; 17. Un rezervor de dozare chimic integrat pe lateral. Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de reumplere cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 7,5kw | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acid - și la alcali, debit: 50 m³/h, ridicare: 38 m, motor în două trepte - eficient energetic, marca: Rizhao Guobao; |
| - | Alte specificatii Personalizare non-standard | - | - | - | |
