Ⅰ.. Principiul de funcționare al turnului de pulverizare orizontal
Turnul de pulverizare orizontal este un echipament eficient de purificare a gazelor, utilizat în principal pentru tratarea poluanților din gazele reziduale industriale, cum ar fi ceața acidă, ceața alcalină, gazele organice și particulele.
1. Contact încrucișat gaz-lichid
- Introducerea gazelor de eșapament: Gazele de evacuare sunt introduse în corpul turnului orizontal prin sistemul de ventilator, intrând de obicei dintr-o parte sau pe mijlocul corpului turnului.
- Direcția fluxului de aer: Gazul de evacuare curge orizontal în corpul turnului, perpendicular pe direcția de mișcare a lichidului de pulverizare, formând un contact cu flux transversal.
- Reduceți rezistența: Acest design orizontal al fluxului de aer reduce în mod eficient rezistența la curgere a sistemului și reduce consumul de energie al ventilatorului.
2. Pulverizare și absorbție
- Sistem de stropire: O duză de înaltă presiune este instalată în turn pentru a atomiza și pulveriza lichidul absorbit (apă sau reactiv chimic) pentru a forma picături fine.
- Funcția stratului de umplere: gazul rezidual trece prin stratul de umplutură (cum ar fi inelul Ball și inelul Lassi) și contactează complet filmul lichid de pe suprafața umpluturii, mărind zona de contact gaz-lichid.
- Absorbție fizică și chimică: poluanții sunt absorbiți sau transformați în substanțe inofensive prin adsorbție fizică sau reacții chimice (cum ar fi neutralizarea acido-bazică).
3. Dezaburire și emisie
- Dispozitiv de dezaburire: Gazul purificat trece prin stratul de dezaburire (placa ciclon sau umplutura inelului lascill) pentru a elimina picăturile de lichid antrenate și pentru a preveni contaminarea secundară.
- Emisii curate: Gazul tratat este evacuat de cealaltă parte a turnului pentru a îndeplini standardele de protecție a mediului.
4. Buclă și procesare
- Circulatia lichidului: Lichidul de pulverizare este colectat din partea de jos a turnului si este refolosit dupa ce a fost presurizat de pompa de apa de circulatie pentru a reduce costurile de operare.
- Tratarea lichidelor reziduale: Schimbați sau tratați lichidul rezidual în mod regulat pentru a evita îmbogățirea contaminanților și pentru a afecta eficiența purificării.
II. Analiza de proiectare structurală a turnului de pulverizare orizontal
Turnurile orizontale de pulverizare au un design compact, ceea ce le face potrivite pentru aplicații industriale cu spațiu limitat.

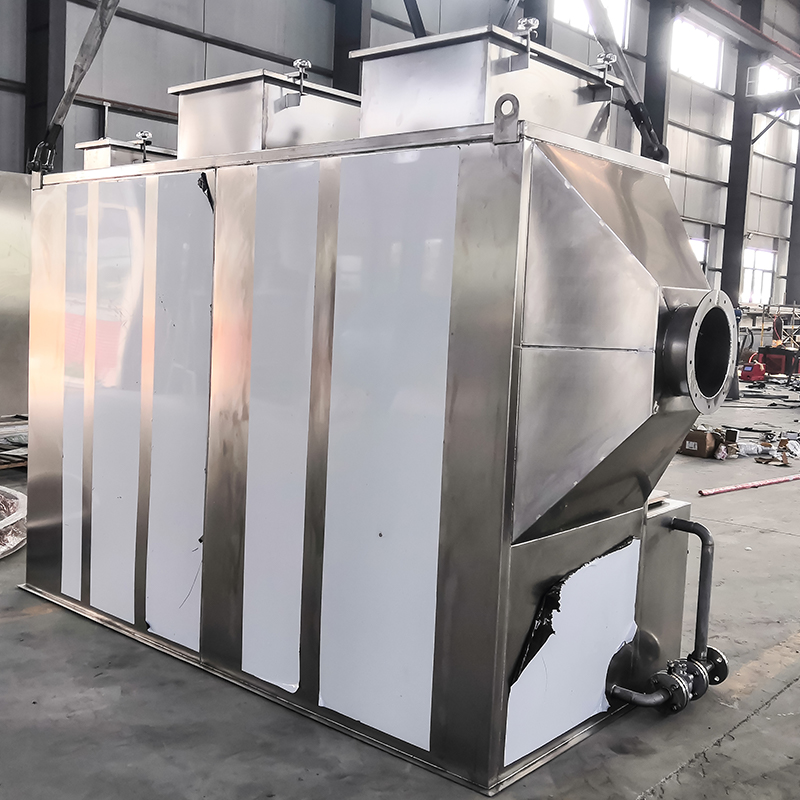

1. Structura turnului
- Forma și material: Structură orizontală cilindrică sau pătrată, realizată din materiale rezistente la coroziune (cum ar fi PP, FRP și oțel inoxidabil 304/316).
- Design modular: Conexiunile cu flanșe segmentate facilitează transportul și instalarea, adaptându-se la debitele de aer diferite.
2. Sistem de pulverizare
- Dispunerea duzelor: Dispunerea orizontală, multistratificată asigură o acoperire uniformă a lichidului și îmbunătățește eficiența contactului gaz-lichid.
- Selecția lichidului de pulverizare: Apa sau reactivii chimici, cum ar fi soluțiile acide sau alcaline, sunt selectați pe baza compoziției gazelor de eșapament pentru a îmbunătăți absorbția.
3. Strat de ambalare
- Tip de ambalare: Ambalaj de înaltă eficiență, cum ar fi inelele Pall și inelele Raschig, oferă o suprafață mare și rezistență scăzută.
- Design stratificat: mai multe straturi de ambalare optimizează distribuția gaz-lichid și previn înfundarea și canalizarea.
4. Stratul de dezaburire
- Tipul de dezaburire: Plăcile ciclon sau inelele Raschig îndepărtează în mod eficient picăturile de lichid antrenate din gaz.
- Antrenarea anti-picături: Asigură că gazele de eșapament sunt fără picături pentru a preveni coroziunea sau contaminarea echipamentului din aval.
5. Sistem de circulație

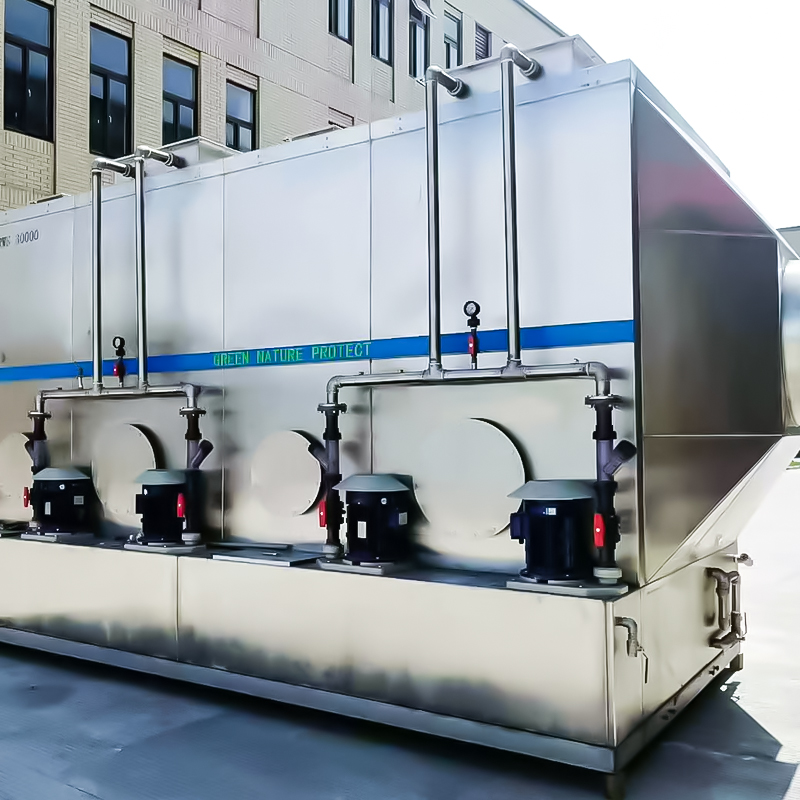

- Rezervor de apă circulant: Situat în partea de jos a turnului, colectează lichidul de pulverizare și este echipat cu control al nivelului și monitorizare a pH-ului.
- Pompă de apă de circulație: Fabricată din materiale rezistente la coroziune (cum ar fi plasticul sau oțelul inoxidabil) pentru a asigura o funcționare stabilă pe termen lung.
6. Structuri auxiliare

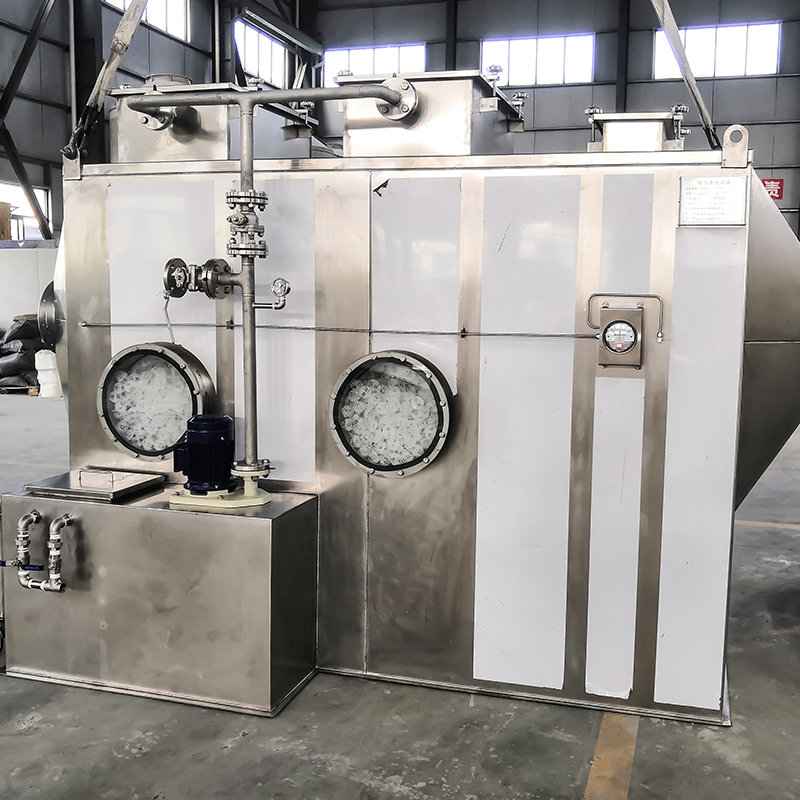

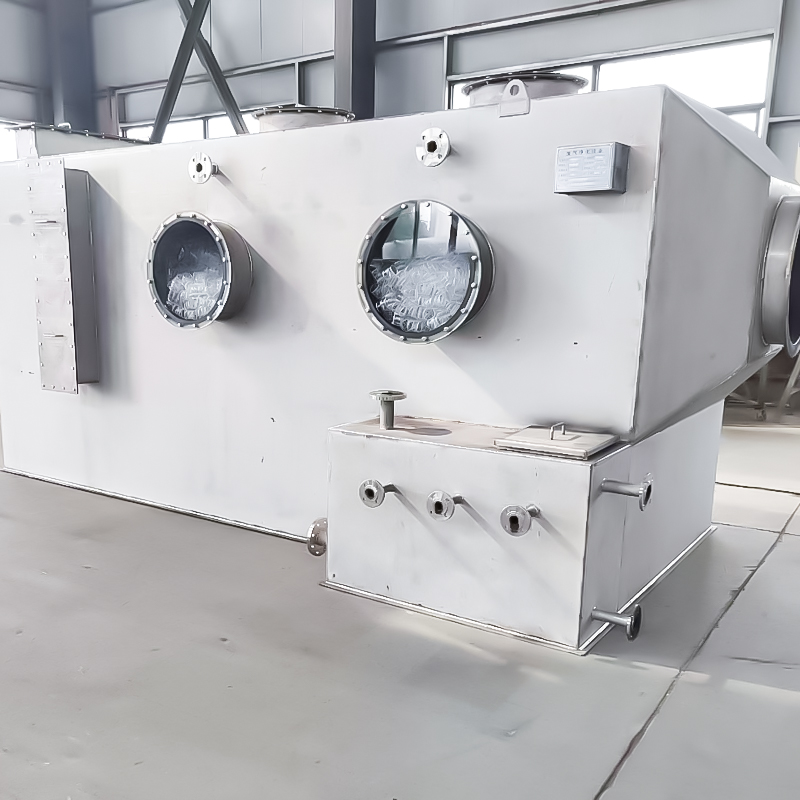

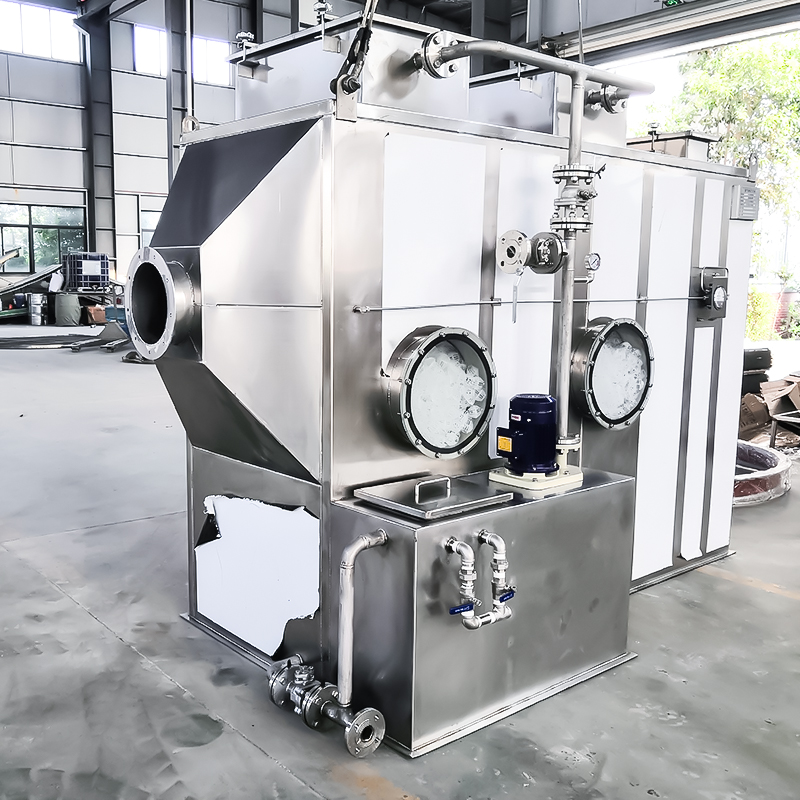

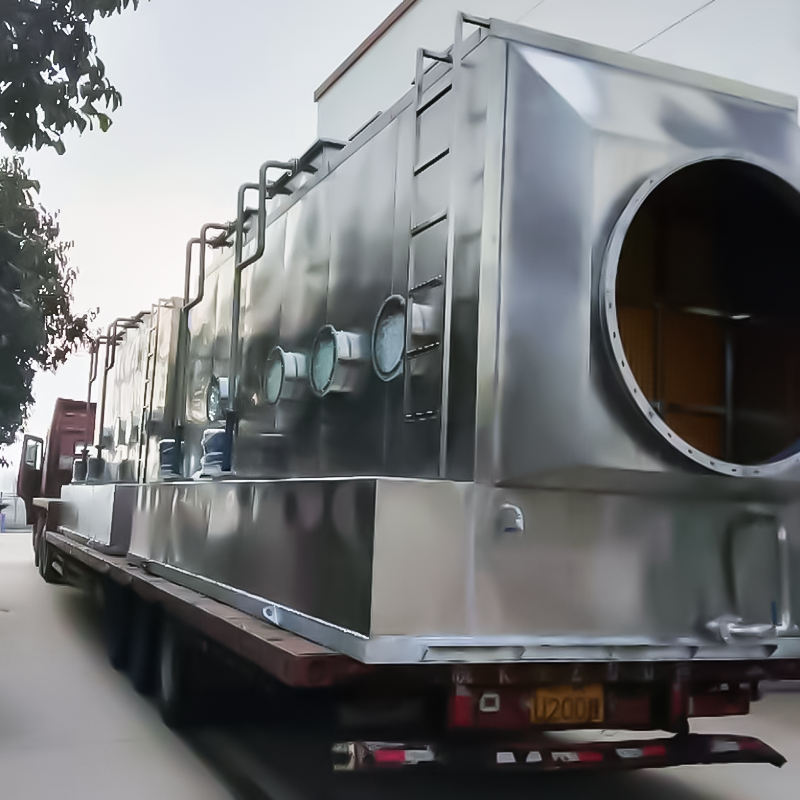

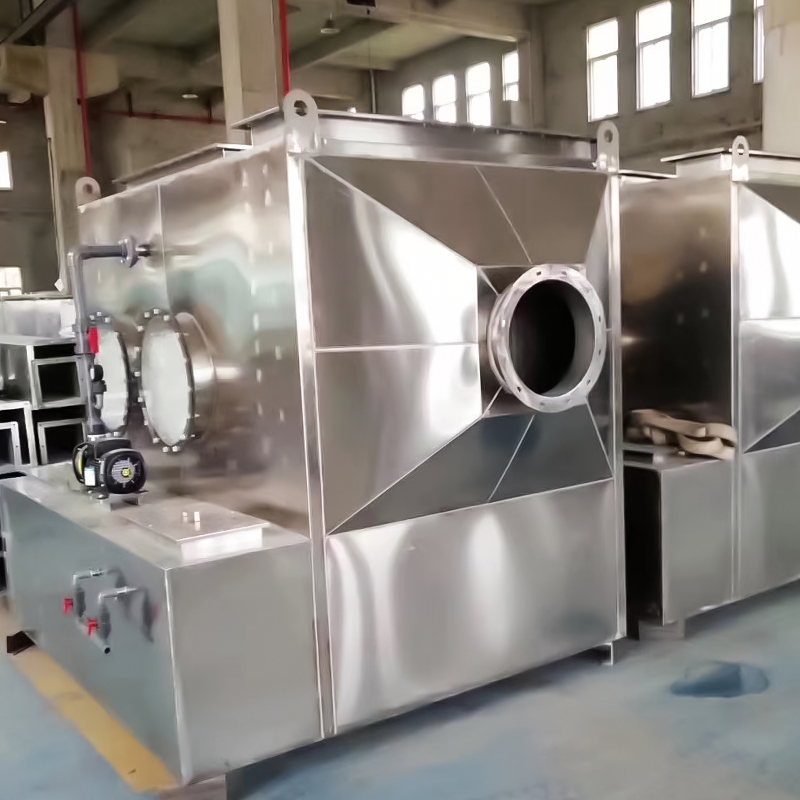

- Porturi de inspecție și ferestre de observare: ferestre transparente de inspecție și porturi de inspecție sunt prevăzute pentru întreținere și inspecție ușoară.
- Suport și dispozitive de fixare: Suporturile și dispozitivele stabile asigură funcționarea stabilă a echipamentului.
III. Avantajele turnului de pulverizare orizontal
- Purificare eficientă: Eficiența purificării ajunge la peste 90%, potrivită pentru o varietate de poluanți.
- Economie de spațiu: design orizontal, înălțime coborâtă, potrivit pentru instalare în interior.
- Cost de operare redus: reciclați lichidul de pulverizare pentru a reduce consumul de apă și consumul de reactiv chimic.
- Rezistență la coroziune: Folosiți materiale rezistente la coroziune pentru a vă adapta la medii acide și alcaline și pentru a avea o durată de viață lungă.
- Întreținere convenabilă: structură simplă, întreținere convenabilă și costuri de întreținere reduse.
IV. Puncte cheie de proiectare
- Analiza parametrilor gazelor reziduale: Determinați dimensiunile turnului și tipul de ambalare pe baza compoziției, concentrației, temperaturii și debitului gazelor reziduale.
- Controlul raportului gaz-lichid: proiectați rațional debitul lichidului de pulverizare pentru a asigura un contact și o absorbție suficientă.
- Selectarea materialului: Selectați materialele adecvate pentru turn pe baza proprietăților lor corozive, cum ar fi PP și oțel inoxidabil.
- Măsuri de siguranță: Instalați dispozitive rezistente la explozie și monitorizare a gazelor pentru a asigura funcționarea în siguranță.
Pe baza analizei de mai sus, turnurile orizontale de pulverizare, cu randamentul lor ridicat, compactitatea și rezistența la coroziune, au devenit echipamente esențiale pentru tratarea gazelor reziduale industriale. Acestea sunt aplicabile pe scară largă în diferite condiții de funcționare și ajută companiile să atingă standardele de mediu.
| Turnul de pulverizare orizontal poate gestiona un volum de aer de la 5000 - 30000 m³ și poate fi personalizat în funcție de nevoile reale. |
| Număr de serie | Nume | Specificații (Lungime * Lățime * Înălțime, unitate: mm) | unitate | Cantitatea | Remarci |
| 1 | Turn de pulverizare orizontal (volum de aer de manipulare: 5000 m³/h) | 2500 (inclusiv dimensiunea cu diametru variabil) * 1200 (excluzând dimensiunea rezervorului de apă) * 1800 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1. Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii.
2. Viteza turnului gol: 1,5 metri pe secundă;
3. Sistem de pulverizare cu un singur strat cu duze spiralate de 4 × 4 inci;
4. Un singur strat de Ø50mm Pall inele de ambalare ≥600mm;
5. Un singur strat de plasă de sârmă PP eliminator de ceață ≥200mm;
6. Două porturi de inspecție din sticlă securizată transparentă de Ø500mm;
7. Diametru intrare/ieșire: 400mm;
8. Un rezervor de dozare chimic integrat pe lateral;
9. Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 1,5kw | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acizi și alcalii, debit: 169 m³/h, ridicare: 15 m, motor în două trepte - eficient energetic |
| 2 | Turn de pulverizare orizontal (volum de aer de manipulare: 10000 m³/h) | 3000 (inclusiv dimensiunea cu diametru variabil) * 1500 (excluzând dimensiunea rezervorului de apă) * 1800 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1) Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii;
2) Viteza turnului gol: 1,5 metri pe secundă;
3) Un strat de pulverizare cu șase duze spiralate de 4 inci;
4) Un strat de inele Pall de Ø50mm de ambalare ≥600mm;
5) Un strat de plasă de sârmă PP eliminator de ceață ≥200mm;
6) Două porturi de inspecție din sticlă securizată transparentă de Ø500 mm;
7) Diametrul de intrare/ieșire: ￠600mm;
8) Un rezervor de dozare chimic integrat pe lateral.
9) Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 2,2kw | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acizi și alcalii, debit: 24 m³/h, ridicare: 20 m, motor în două trepte - eficient energetic |
| 3 | Turn de pulverizare orizontal (volum de aer de manipulare: 15000 m³/h) | 3600 (inclusiv dimensiunea cu diametru variabil) * 1500 (excluzând dimensiunea rezervorului de apă) * 1800 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1. Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii.
2. Viteza turnului gol: 1,5 metri pe secundă;
3. Sistem de pulverizare cu un singur strat cu duze spiralate de 8 1/4 inch;
4. Un singur strat de Ø50mm Pall inele de ambalare ≥600mm;
5. Un singur strat de plasă de sârmă PP eliminator de ceață ≥200mm;
6. Două porturi de inspecție din sticlă securizată transparentă de Ø500mm;
7. Diametru intrare/ieșire: 700mm;
8. Un rezervor de dozare chimic integrat pe lateral;
9. Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 3,75 kW | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acizi și alcalii, debit: 28 m³/h, ridicare: 28 m, motor în două trepte - eficient energetic |
| 4 | Turn de pulverizare orizontal (volum de aer de manipulare: 20000 m³/h) | 4200 (inclusiv dimensiunea cu diametru variabil) * 1500 (excluzând dimensiunea rezervorului de apă) * 1800 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1) Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii.
2) Viteza turnului gol: 1,5 metri pe secundă;
3) Un strat de pulverizare cu duze spiralate de 8 1/4-inch;
4) Un strat de inele Pall de Ø50mm de ambalare ≥600mm;
5) Un strat de plasă de sârmă PP eliminator de ceață ≥200mm;
6) Două porturi de inspecție din sticlă securizată transparentă de Ø500 mm;
7) Diametru intrare/ieșire: 800mm;
8) Un rezervor de dozare chimic integrat pe lateral.
9) Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| | | | | |
| | Pompa de circulatie | 3,75 kW | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală din PP rezistentă la coroziune cu funcționare uscată
Debit: 28 m³/h
Cap: 28 m
Motor de eficiență energetică de nivel 2
Marca: Riyiguobao |
| 5 | Turn de pulverizare orizontal (volum de aer de manipulare: 25000 m³/h) | 4100 (inclusiv dimensiunea cu diametru variabil) * 2000 (excluzând dimensiunea rezervorului de apă) * 1900 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 1. Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii.
2. Viteza turnului gol: 1,5 metri pe secundă;
3. Sistem de pulverizare cu un singur strat cu 10 duze spiralate de 4 inci;
4. Un singur strat de Ø50mm Pall inele de ambalare ≥600mm;
5. Un singur strat de plasă de sârmă PP eliminator de ceață ≥200mm;
6. Două porturi de inspecție din sticlă securizată transparentă de Ø500mm;
7. Diametru intrare/ieșire: ￠900mm;
8. Un rezervor de dozare chimic integrat pe lateral;
9. Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de alimentare cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 5,5kw | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acid - și la alcali, debit: 38 m³/h, ridicare: 32 m, motor în două trepte - eficient energetic, marca: Rizhao Guobao; |
| 6 | Turn de pulverizare orizontal (volum de aer de manipulare: 30000 m³/h) | 4500 (inclusiv dimensiunea cu diametru variabil) * 2000 (excluzând dimensiunea rezervorului de apă) * 1900 | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | 10. Materialele echipamentelor includ PP, oțel inoxidabil 304 și FRP, cu grosimi personalizate pentru a îndeplini cerințele specifice ale fabricii.
11. Viteza turnului gol: 1,5 metri pe secundă;
12. Sistem de pulverizare cu un singur strat cu 13 duze spiralate de 4 inch;
13. Un singur strat de Ø50mm inele Pall de ambalare ≥600mm;
14. Un singur strat de plasă de sârmă PP eliminator de ceață ≥200mm;
15. Două porturi de inspecție din sticlă securizată transparentă de Ø500mm;
16. Diametru intrare/ieșire: ￠1000mm;
17. Un rezervor de dozare chimic integrat pe lateral.
Un orificiu de scurgere, orificiu de preaplin, sistem manual/automat de reumplere cu apă acționat cu plutitor; |
| - | Pompa de circulatie | 7,5kw | Setațiațiațiațiațiațiațiațiațiațiațiați | 1 | Pompă verticală anti-coroziune din PP rezistentă la acid - și la alcali, debit: 50 m³/h, ridicare: 38 m, motor în două trepte - eficient energetic, marca: Rizhao Guobao; |
| - | Alte specificatii
Personalizare non-standard | - | - | - |
